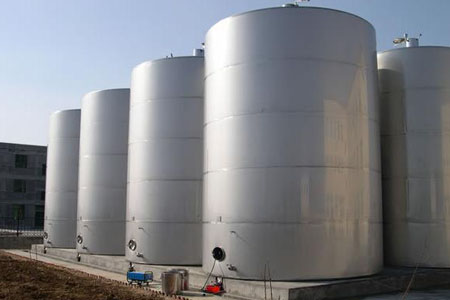

儲罐是儲存各種液體或氣體原料及成品的設備,對許多企業來講沒有儲罐就無法正常生產,很多物資儲備均離不開各種容量和類型的儲罐,給大家介紹一些常見儲罐的結構。
一、拱頂儲罐
拱頂儲罐是指罐頂為球冠狀、罐體為圓柱形的一種鋼制容器。拱頂儲罐制造簡單、造價低廉,所以在國內外許多行業應用廣泛,常用的容積為1000-10000m3,國內拱頂儲罐的容積已經達到30000m3。
1、罐底
由鋼板拼裝而成,罐底中部的鋼板為中幅板,周邊的鋼板為邊緣板。邊緣板可采用條形板,也可采用弓形板。一般情況下,儲罐內徑< 16.5m 時,宜采用條形邊緣板,儲罐內徑≥ 16.5m 時,宜采用弓形邊緣板。
2、罐壁
由多圈鋼板組對焊接而成,分為套筒式和直線式。套筒式罐壁板環向焊縫采用搭接,縱向焊縫為對接。拱頂儲罐多采用該形式,其優點是便于各圈壁板組對,采用倒裝法施工比較安全;直線式罐壁板環向焊縫為對接。優點是罐壁整體自上而下直徑相同,特別適用于內浮頂儲罐,但組對安裝要求較高、難度亦較大。
3、罐頂
有多塊扇形板組對焊接而成球冠狀,罐頂內側采用扁鋼制成加強筋,各個扇形板之間采用搭接焊縫,整個罐頂與罐壁板上部的角鋼圈(或稱鎖口)焊接成一體。
二、浮頂儲罐
浮頂儲罐是由漂浮在介質表面上的浮頂和立式圓柱形罐壁所構成。浮頂隨罐內介質儲量的增加或減少而升降,浮頂外緣與罐壁之間有環形密封裝置,罐內介質始終被內浮頂直接覆蓋,減少介質揮發。
1、罐底
浮頂罐的容積一般都比較大,其底板均采用弓形邊緣板。
2、罐壁
采用直線式罐壁,對接焊縫宜打磨光滑,保證內表面平整。浮頂儲罐上部為敞口,為增加壁板剛度,應根據所在地區的風載大小,罐壁頂部需設置抗風圈梁和加強圈。
3、浮頂
浮頂分為單盤式浮頂、雙盤式浮頂和浮子式浮頂等形式。
4、單盤式浮頂
由若干個獨立艙室組成環形浮船,其環形內側為單盤頂板。單盤頂板底部設有多道環形鋼圈加固。其優點是造價低、好維修。
5、雙盤式浮頂
由上盤板、下盤板和船艙邊緣板所組成,由徑向隔板和環向隔板隔成若干獨立的環形艙。其優點是浮力大、排水效果好。
三、內浮頂儲罐
內浮頂儲罐是在拱頂儲罐內部增設浮頂而成,罐內增設浮頂可減少介質的揮發損耗,外部的拱頂又可以防止雨水、積雪及灰塵等進入罐內,保證罐內介質清潔。這種儲罐主要用于儲存輕質油,例如汽油、航空煤油等。內浮頂儲罐采用直線式罐壁,壁板對接焊制,拱頂按拱頂儲罐的要求制作。目前國內的內浮頂有兩種結構:一種是與浮頂儲罐相同的鋼制浮頂;另一種是拼裝成型的鋁合金浮頂。
四、臥式儲罐
臥式儲罐的容積一般都小于 100 m3,通常用于生產環節或加油站。臥式儲罐環向焊縫采用搭接,縱向焊縫采用對接。圈板交互排列,取單數,使端蓋直徑相同。臥式儲罐的端蓋分為平端蓋和碟形端蓋,平端蓋臥式儲罐可承受40kPa內壓,碟形端蓋臥式儲罐可承受0.2Mpa內壓。地下臥式儲罐需要設置加強環,加強環用角鋼煨制而成。
